Условные обозначения на геологических разрезах
Слои грунтов на
геолого-литологических колонках и геологических разрезах показываются
с помощью стандартной графической штриховки в соответствии с таблицей 1

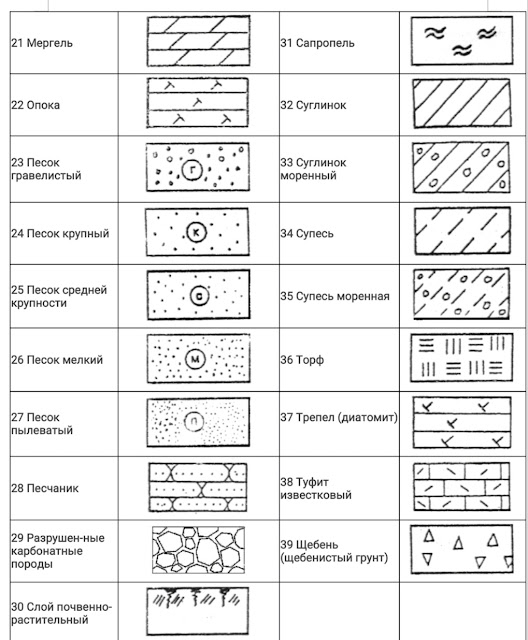

Таблица 1.
Условные графические
обозначения основных видов грунтов
Осадочные
грунты
Искусственные
грунты
Интрузивные
(глубинные) грунты
Эффузивные
(излившиеся) грунты
Метаморфические
грунты
Таблица 2
Условные графические
обозначения характерных
литологических особенностей грунтов
Таблица 3.
Условные графические
обозначения
консистенции и степени влажности грунтов
